Design Profit入門培訓手冊-顯示方式(11)
符號圖
符號圖提供了全面而有層次的模型圖。它比其它的視圖更靈活，并為用戶提供了最多最全的信息。
顯示模式
符號圖有三種顯示模式：
只顯示符號

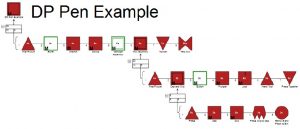

只顯示符號是默認視圖。符號通過它們的名字和諸如生產能力分?jǐn)?shù)，零部件數量等裝飾符號來顯示。
符號屬性
您可以選擇屬性來顯示以上的每一個符號。用以說明哪些屬性被顯示出來的圖列描述框會顯現。想要定義以上符號需顯示的屬性，進入Main Menu（主菜單） > Project（項目） >Project Properties（項目屬性） 然后選擇and select the
Preferences（參數選擇） 選項卡。
縮略圖

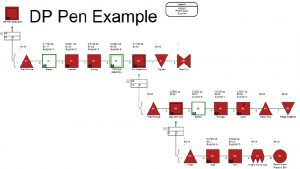

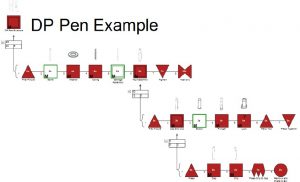

要想在定義了媒體文件的符號上方顯示圖片，選擇Thumbnails（縮略圖）
僅顯示母元素

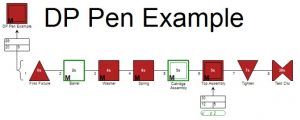

僅顯示母元素 (在圖形空白處右鍵單擊或使用View（視圖）菜單) 僅顯示和打印子裝配和預處理零件符號。
顯示注解信息選擇 Main Menu（主菜單） > View（視圖） > Show Notes（顯示注解） 在您的圖形上顯示或隱藏注解信息。
符號表格
符號表格提供了模型的詳細視圖，一次一個符號。要更改表格視圖中的值，單擊該單元并輸入新值。灰色背景區域的值只能讀，不能寫，如重量，只能通過在項目庫符號屬性表中去更改。標有X 的值表示不適用于該符號。
自定義表格列

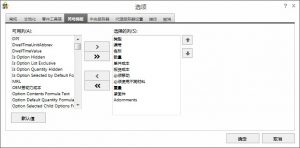

建立默認的表格列您可以通過點擊Main Menu（主菜單） > Tools（工具） >Options（選項） 來設定表格列以默認方式在您所有項目中顯示。也可在符號表格選項卡中添加，移除列和改變列的順序。
顯示和隱藏表格列
表格列可以進行自定義，以顯示任意的符號屬性組合。要在您的表格中添加列，用鼠標右鍵單擊任意一個列標題，再單擊Show Column（顯示列）, 然后選擇需要的列名。通過鼠標右擊列標題然后選擇Hide Column（隱藏列），該列可以從表格中移除。
重新排列表格列
列可以通過拖動它們的列標題到新的位置進行重新排序。表格列也可使用符號選項表(Main Menu（主菜單） > Tools(工具) >Options（選項）)中的符號制表符進行分類。
收起的符號圖
收起的符號圖提供了依據序列進行分組的模型的全面整體視圖。這對以書本格式打印或以.pdf 格式文件導出的圖表來說是十分理想的功能。
顯示所有序列

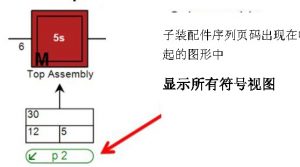

當一個收起的符號圖最初打開時，僅顯示主要的序列。要想顯示圖形中的所有序列，在圖形空白處右擊，然后選擇Show All Sequences（顯示所有序列）。每個分析組件將從它自己的頁面開始出現。頁碼的序列號在綠色橢圓形中開始顯示。您可以通過在您的項目中向下滾動頁面，或者您可以用鼠標在其母序列上右擊然后選擇Go to Sequence
(進入序列) 。 要返回到母序列，右擊子裝配件符號然后選擇Go to Original Symbol（回到原始符號）。
對齊頁面

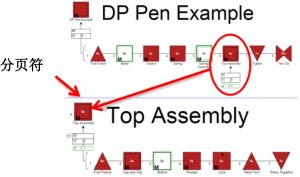

在所有序列出現在收起的圖形中后，在圖形空白處右擊然后選擇Align to Pages(對齊頁面) 用以在新的一頁中開始每個序列。符號序列被調整為在不割斷符號的前提下，優先打印頁邊距。這種模式最適合打印收起的圖形。取消選定 Align to Pages（對齊頁面） 選項以進行模型的操作。
==============================================================================
