SOLIDWORKS Inspection 2022 的新增功能

質量控制和計劃通常涉及創建文檔，例如帶有氣球標注和檢查報告的圖紙。這些耗時的任務通常是設計師或質量檢查員的責任，他們每天可以花費數小時手動創建所有這些文檔，以確保他們?cè)O(shè)計的零件是按照他們的規格制造的。

SOLIDWORKS? Inspection 2022是首件檢查 (FAI) 和過程中檢查解決方案，可簡化和自動化報告流程。SOLIDWORKS Inspection 與 SOLIDWORKS CAD 集成在一起，也可作為獨立應用程序與其他 CAD 系統一起使用。

無論您是使用內部制造還是外包制造，監控和驗證關鍵幾何形狀都是確保產品一致性的關鍵。一起看看 SOLIDWORKS Inspection 2022 如何繼續簡化和自動化質量控制操作。

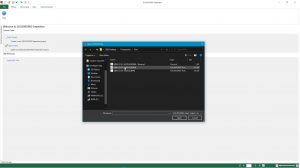

導入原生 SOLIDWORKS 文件

SOLIDWORKS Inspection 的獨立版本歷來依賴于 2D PDF 和圖像文件來啟動零件序號過程。幾年前添加了對其他 2D 和 3D CAD 文件的支持?，F(xiàn)在在 2022 年，還支持 NX 和原生 SOLIDWORKS 工程圖。

一鍵智能提取

現在，您可以通過將SOLIDWORKS 工程圖直接輸入到獨立的 SOLIDWORKS Inspection 應用程序中，然后提取相關零件信息（例如零件說明、零件編號和當前修訂）來啟動項目。相同的一鍵式智能提取方法用于收集報告所需的尺寸和公差特征。SOLIDWORKS Inspection 還識別 GD&T 符號、精度和幾何公差指標，這些指標都在下游傳送到您的第一篇文章或過程報告中。

孔標注和幾何公差被放大并重新映射到項目的特性清單。為所需的公差和尺寸標注重復這些簡單的步驟是輕而易舉的——無需手動輸入數據。

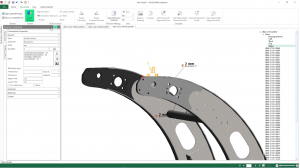

改進了對 SOLIDWORKS 零件文件的支持和性能

SOLIDWORKS Inspection 2022顯著提高了對 SOLIDWORKS 零件文件的性能和支持，這些文件可以與當前 2D 圖紙一起直接添加到檢查項目中。提取過程與 2D 工程圖相同（拉入并識別幾何公差和位置信息），但現在是在 3D 零件上展開。

在上述支架的組裝過程中，一些關鍵的焊縫和一些表面光潔度要求需要檢查。檢查 2022 現在完全支持導入 SOLIDWORKS 裝配體，以??確保與所有制造和組裝的項目正確配合、形狀和功能。

創建特征清單后，該包現在可以與所有關聯的 2D 和 3D 數據一起保存，而無需訪問 SOLIDWORKS CAD 中的任何繪制零件或裝配體。您可以生成檢查報告并包括 2D 和 3D PDF 以及必要的 Excel 文檔。

API 支持

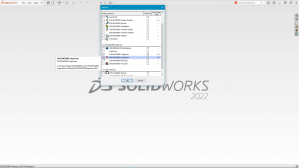

SOLIDWORKS Inspection 也可以作為插件在 SOLIDWORKS 內部使用，Inspection 2022 中的新功能完全支持 API。這一要求很高的增強功能有助于自動創建、膨脹、修改、提取和導出首件和過程中的檢查報告。
