3D SheetMetal Creator 中的前五項增強功能
3D SheetMetal Creator 的最新版本，那么有很多值得興奮的地方。如果您不熟悉3D?EXPERIENCE? Works 產品組合中的 3D SheetMetal Creator 角色，讓我們讓您熟悉一下。3D SheetMetal Creator 是一個易于使用、基于瀏覽器的解決方案，它為構建組件、裝配體和外殼提供強大的參數化鈑金設計功能。由于它在基于云的3D?EXPERIENCE 平臺上運行，因此您的所有設計數據都得到安全存儲，您可以隨時從任何連接的設備訪問這些數據。其專業的一體化 3D 鈑金設計環境可幫助您簡化創建、存儲、共享、驗證和管理設計的方式，并最終提供可生產的零件，以便您可以更快地將它們推向市場。

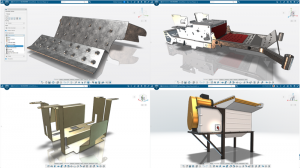

#5 材料和外觀
會喜歡新的和改進的材料和外觀庫！輕松應用逼真的飾面、紋理、材料等，幫助您可視化成品。
只需點擊幾下，您就可以使用各種選項。從數百種覆蓋材料中進行選擇，例如玻璃、織物、金屬。此外，還可以從一百多種芯材中進行選擇，包括鋁、塑料和鋼類型。
這很簡單。在“材料瀏覽器”菜單中選擇您想要嘗試的選項，然后將其拖放到您的鈑金模型中。無需渲染！

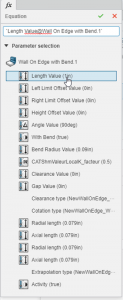

#4 新！方程
3D SheetMetal Creator 現在具有草圖和特征的方程式功能。這一新功能利用了參數化建模的強大功能，能夠在參數之間創建數學關系以驅動模型幾何。它允許用戶根據方程和數學函數定義尺寸和特征參數，創建能夠?qū)崿F(xiàn)快速迭代和設計更改的關系。
您可以使用方程式將真正的設計意圖構建到您的鈑金模型中，以驅動尺寸、草圖、鈑金參數、彎曲信息等等。
它的美妙之處在于，如果你改變一個維度，一切都會自動更新。如果您想要不同的大小，可以快速修改方程式以限制手動更新。設置好方程式后，您可以輕松創建不同版本的模型，同時減少代價高昂的重建錯誤并消除不可預見的設計更改。
#3 新！插入草圖
使用新的插入草圖命令，您可以重復使用已創建模型中的標準或常用草圖形狀，從默認庫中進行選擇，或創建您自己的自定義庫。
三者中我最喜歡的選項是能夠從任何現有或以前的模型復制或重用草圖。假設我想將這個風扇安裝在我的鈑金外殼上。我可以激活插入草圖，在“選擇組件”下搜索風扇模型，它會顯示用于設計風扇的所有草圖。您可以直接復制并粘貼到您的鈑金模型上。我不需要繪制任何東西，只需放置新草圖并繼續。當您可以重復使用已經創建的草圖時，為什么要重新創建草圖？
如果您想創建自己的庫，當然需要進行一些設置，但最終，它會節省您的時間和檢查制造目錄的麻煩。只需創建一個空白組件，然后創建所有所需的草圖形狀和大小。使用所需的連接器形狀、切口和尺寸制作草圖庫后，您可以輕松地在“插入”下拉菜單中找到它們并反復使用它們。
您還會發現新的默認電氣剪裁草圖庫非常有用。這包括我們團隊創建的默認庫，該庫具有常用的連接器，例如顯示連接器、音頻等，因此您無需設計它們。

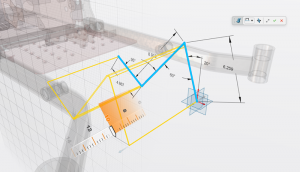

#2 新！快速 3D
新的 Rapid 3D 功能讓您可以使用推拉方法拖出鈑金設計來形成設計，而不是使用傳統的建模方法。您只需抓住草圖或邊上的箭頭操縱器，然后拖出鈑金幾何體，即可分別在邊上創建拉伸或壁。從某種意義上說，您只是在推動和拉動以創建設計，從而形成彎曲、角度和整體形狀。
您會發現 Rapid 3D 為您節省了大量重復點擊和鼠標移動，消除了必須轉到操作欄上的鈑金選項卡并激活命令，然后選擇草圖的手動過程……您的眼睛保持專注在您的設計上，以便您可以更快地完成它。
它不僅是用于簡化工作流程的出色生產力工具，而且還通過減少菜單混亂和為令人難以置信的模型提供更多屏幕空間來真正增強整體用戶體驗。

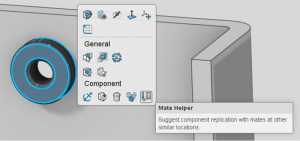

1 設計助理 – Mate Helper
最喜歡的新功能是 Design Assistant 的 Mate Helper。設計助手功能使用人工智能 (AI) 和機器學習來幫助指導用戶并根據您之前的操作提出完成步驟的建議?，F(xiàn)在，Mate Helper 功能使用相同的機器學習和 AI 功能自動插入重復組件（如緊固件）的其他實例。

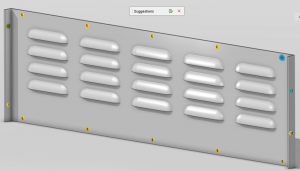

假設您有八個緊固件需要放入鈑金外殼中；Mate Helper 不會手動插入每個孔，而是會識別所有相同尺寸的孔，并在您手動完成第一個孔后自動將它們放入。您只需選擇 Mate Helper 圖標并單擊鈑金零件表面上的孔，它就會在同一面上找到位置并一次性放入所有緊固件。本質上，它通過復制所有配合和組件來為您思考。無需再為圖案大驚小怪或花一整天時間放置單個緊固件，坐下來放松一下，讓 Mate Helper 為您完成工作。
這是一個巨大的時間節省，將節省您的時間。這是一個了不起的生產力工具，它通過消除手動模式來簡化您的日常工作流程。這種功能一旦開始使用，就離不開它。
