SOLIDWORKS 2022 自定義屬性的新架構：屬性摘要選項卡

該主題包含在焊件和結構系統的“新增功能”中。這種自定義屬性的新“架構”影響的不僅僅是焊件和結構系統，所以想強調這個主題。

自定義屬性是模型的元數據，例如描述、材料、零件編號等?？梢允褂妙A(yù)定義的屬性，也可以創建自己的屬性。在 SOLIDWORKS 2022 中，自定義屬性的“架構”已通過多種方式進行了改進。這種新架構提供了一些巨大的優勢，但可能會導致使用組件的裝配體和工程圖出現一些問題。例如，可能會遇到派生零件、注釋和 BOM 的錯誤。這就是為什么升級到新架構不是自動的。如果在 2022 年打開舊模型并將其保存，則自定義屬性架構不會更改。2022 年創建的新零件和組件將使用新架構。如果想升級舊模型以使用新架構，可以手動升級或使用 API 批量升級。

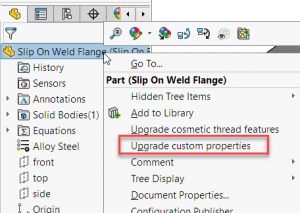

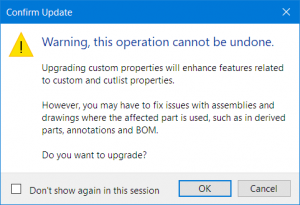

要手動升級，請?jiān)?FeatureManager 中單擊鼠標右鍵選擇“升級自定義屬性”。這是一種單向升級，無法撤消。升級后，將不會再在模型上看到此選項，并且舊模型將具有與新 2022 模型相同的自定義屬性架構。

升級組件不會升級其他參考文件，例如裝配體或工程圖。但是，如果升級裝配，將可以選擇“升級頂級裝配”或“升級所有組件”。

那么現在有了新的自定義屬性架構，會看到什么好處？有幾個，我最喜歡的新自定義屬性架構中的新工具是“屬性摘要”選項卡。

屬性摘要

在新 2022 型號或已升級的舊型號上，將看到一個新的“屬性摘要”選項卡。

“屬性摘要”選項卡顯示了“配置屬性”選項卡的反面。配置屬性選項卡在左側列出了配置，在右側列出了這些配置的每個屬性?！皩傩哉边x項卡在左側列出了屬性，然后在右側列出了每個配置的值。

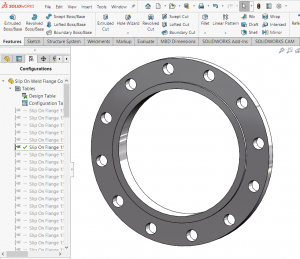

例如，這是一個具有數十種配置的示例部件。并且每個配置都有三個配置特定屬性；標稱管道尺寸、等級和 SWBOMpartno（SOLIDWORKS 材料清單零件編號）。

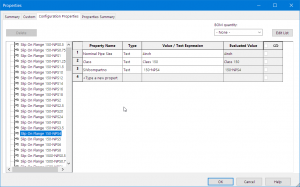

在每個值/文本表達式旁邊，可以選擇“此配置”、“所有配置”或“指定配置”。除非密切注意，否則很容易為某些配置設置屬性值，而為其他配置設置任何值。此外，對于許多配置，必須選擇每個配置以使用“配置特定屬性”選項卡檢查屬性的值。新的屬性摘要選項卡在單個視圖中顯示所有配置。

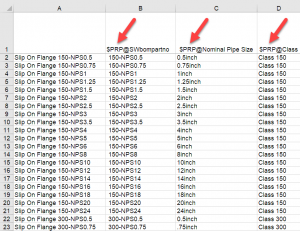

當然，也可以使用設計表通過 $PRP 為每個配置設置所有屬性。

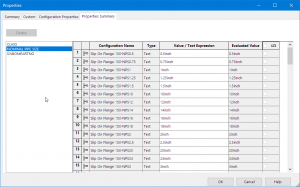

查看新的“屬性摘要”選項卡，可以單擊每個屬性并查看它們?cè)诿總€(gè)配置中的值，如果某個配置缺少某個屬性值，則非常清楚。當有很多配置時，“屬性摘要”選項卡非常方便。如果只有幾個配置和許多屬性，那么“配置特定屬性”選項卡可能會為提供更多幫助。
