新功能 3D EXPERIENCE Works Design 2022
基于瀏覽器的設計和工程功能的 2 月3D?EXPERIENCE? Works版本現已推出。平臺上這些應用程序的功能和靈活性非常重要，并且可以成為您產品開發策略的重要組成部分。
組裝更智能
借助機器學習的力量，本次更新徹底改變了您組裝組件的方式，這些組件變得與知名品牌的積木一樣直觀，但具有任何形狀的幾何形狀。設計助手現在有一種模式，可以在靠近類似形狀的物體時自動調用組件。它最多可以應用三個合適的配合。

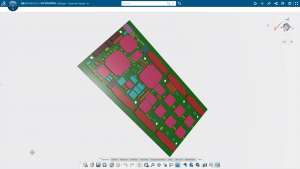

導入 ECAD 文件 [新功能！]
包含印刷電路板 (PCB) 的產品數量繼續呈指數增長。現在，您可以直接從 ECAD 軟件導入 IDF 文件，這些文件通常是 2D 設計。該應用程序?qū)⑽募D(zhuǎn)換為 PCB 的 3D 表示，可用于設計極其精確的外殼。與 PCB 設計人員并行工作，以確保機械設計與您的電子設備正確集成，從而節省時間、減少制造問題并提高設計性能。
更流暢的設計工作流程 [新！]
如果您在需要?jiǎng)?chuàng)建參考草圖、孔或其他特征的命令中忘記創建參考草圖、孔或其他特征，您可以暫停命令并創建草圖，然后自動返回到上一個命令——所有這些都不會丟失您的位置。更少的工作流程中斷可實現更快、更高效的設計。
用戶參數
您現在可以將驅動整個零件或裝配體的總體自定義參數設置為命名參數。因此，與其尋找正確的尺寸并單獨更改許多參數，您可以從設計管理器中驅動所有內容并將尺寸作為一個組進行更改。所有尺寸和方程式都可以在設計樹中引用這些參數。使用個性化參數更快地進行重大更改并提高效率。
減少設計返工時間
如果其他設計師更改了您正在處理的文件，它將在設計管理器中以圖形方式標記為過期。此標志可以更輕松、更快速地判斷項目何時過時，因此您可以更新項目并減少返工時間。
為 AEC 應用程序?qū)?Revit 文件
機械、電氣和土木工程學科被要求更緊密地合作?，F(xiàn)在，您可以與建筑師和建筑設計師同時工作，以確保您的設計與他們的設計正確集成，從而提高效率并減少制造問題。
工具提示上的鍵盤快捷鍵
鍵盤快捷鍵以前只在幫助文件中列出，但現在它們也在工具提示中。將鼠標懸停在操作欄上的命令上會顯示命令的詳細說明以及括號中的鍵盤快捷鍵。這樣可以更輕松地學習鍵盤快捷鍵以提高效率。
新用戶協助面板
用戶幫助面板的設計和布局現在在3D?EXPERIENCE 平臺上的所有儀表板應用程序中保持一致；用戶幫助面板也是動態的，基于應用程序中的選擇。例如，當您使用線條工具時，用戶幫助會自動顯示線條工具的幫助部分。用戶幫助面板的一致外觀和感覺提高了可用性。
分型線的智能相切
當您使用切線加速器手動選擇分型線的一部分時，切線現在會在分型線的中斷處自動修剪。當需要對現有的部分分型線進行定制時，這可以節省時間和精力。
手動分型線設計助手
如果您根本沒有分型線或者您想手動創建分型線，請查看新的選擇設計助手，它允許您切換多個建議以從零件的一側連接到另一側。在手動創建分型線時節省時間，并且比選擇單個線段更快地獲得所需的分型線。

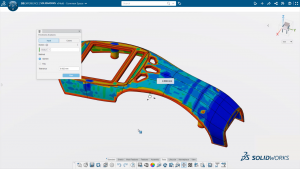

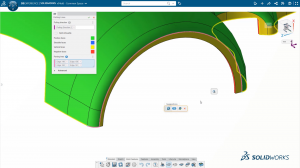

厚度分析檢查
對于塑料部件，您通常需要一致的材料厚度，因?yàn)樘竦乃芰喜考?huì)在制造過程中隨著部件的冷卻而收縮并產生凹痕。新的厚度檢查工具可讓您執行兩種分析方法來防止此類問題：1) 滾球法，稱為Sphere，或 2) 面之間的法線距離檢查，稱為Ray。
防止縮痕，評估結構設計完整性，并驗證零件是否能夠正確填充這種新工具。此外，您可以通過單擊區域手動檢查特定位置的厚度。顏色編碼使您能夠輕松查看模型中太厚或太薄的區域。

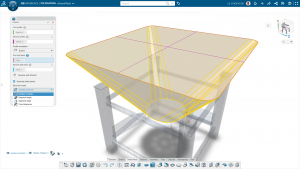

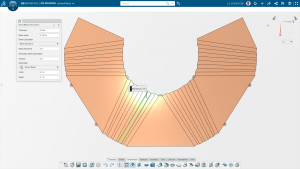

料斗功能（帶彎頭）
Hopper 功能具有新的選項來控制放樣過渡中的彎曲類型，從而可以更快、更輕松地設計準確、可制造的放樣鈑金幾何形狀。全彎過渡參數控制消除了手動編輯，提高了您的效率。
附加折彎選項
在此版本之前，唯一的彎曲余量選項是 K 因子方程?，F(xiàn)在彎曲余量和彎曲扣除，新的鈑金參數選項，計算展開模式長度。構建逼真的鈑金設計，考慮制造過程中的拉伸和變形。這些新參數還可以幫助您構建準確反映內部制造標準的平面圖案。
DXF 對修改后的展開模式的支持
DXF 導出更新包括對展開模式的更改。包含的更改不會反轉回 3D 或折疊幾何；更改僅反映在平面圖案上 – 更改不會破壞您的折疊模型。通過僅在展平水平上制作浮雕和切口，無縫捕捉制造意圖并保持折疊幾何形狀的完整性。
2D 繪圖到 3D 模型的連接
基于 3D 視圖創建 2D 工程圖以獲得靈活的解決方案，該解決方案可輸出基于模型的定義 (MBD) 和 2D 工程圖，無需對尺寸和注釋進行返工。您可以使用圖紙視圖、圖紙格式、注釋、表格、多圖紙、視圖縮放、自動幾何更新以及另存為 PDF 來創建和發布 2D 圖紙?，F(xiàn)在，您可以為制造定義創建 2D 演示文稿，并無縫連接到 3D 幾何圖形和注釋，并為下游使用構建始終與模型保持同步的 2D 圖紙。

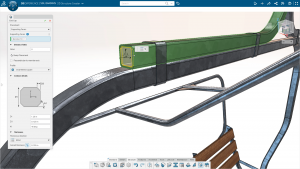

輕松放置角撐板、端蓋和板
此版本中的新工作流程類似于 SOLIDWORKS 桌面版。在兩個結構構件之間放置角撐板時，選擇要放置它們的兩個面。同樣，您可以為該角撐板或板的尺寸指定對話框：選擇構件的端面以定義放置或選擇整個構件。享受定義角撐板、端蓋和板的放置所節省的時間。

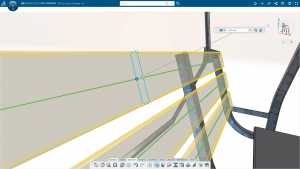

簡化結構構件的穿孔點選擇
以圖形方式選擇構件穿孔點更快、更有效。例如，根據之前的視圖，很難分辨哪個結構成員是右上角或下底部。此增強功能簡化了流程，因?yàn)槟鸁o需知道穿孔點的名稱，只需在圖形區域中單擊它即可。您還可以指定自定義穿孔點。

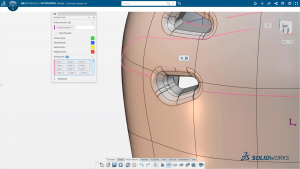

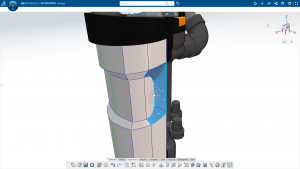

更快地選擇幾何
高級用戶會喜歡這種班次選擇改進，它選擇兩個選擇點之間的最短距離。在細分主體中享受更快的幾何選擇。無論這些面是否在面循環中，都可以使用移位選擇來連續選擇面。

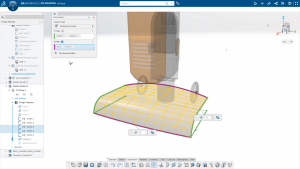

凈表面基元
您現在可以使用放樣、邊界條件或掃描創建自己的基本體。首先使用熟悉的參數化命令定義曲面。然后使用自由形式細分 (Sub-D) 建模來修改自定義圖元的形狀。此外，您可以在自定義參數曲面或細分曲面之間切換。要提高設計效率，請選擇預定義的圖元或使用 Net Surface 命令創建您自己的圖元。
始終連接
隨著產品開發團隊的地理分布比以往任何時候都更加分散，公司需要額外的工具來更快、更有效地將產品推向市場。該平臺可讓您輕松與公司內外的人員（包括客戶、供應商和制造商）合作。您可以簡化溝通工作流程并提高工作效率，因?yàn)槊總€(gè)人都在同一個平臺上工作。由于內置數據管理，您可以在一個易于訪問的位置獲得設計數據和通信審計跟蹤。
