共享數據的首要方式是什么？

08月18 發布于 產品介紹, 數字化轉型, 研發管理, 行業知識, 質量管理
如果可以與任何人協作并直接從 SOLIDWORKS 共享 3D 模型，即使沒有 SOLIDWORKS 或3D?EXPERIENCE 平臺?，F(xiàn)在，如果擁有可通過云服務使用的 Collaborative Designer for SOLIDWORKS，就可以做到這一點。

Collaborative Designer for SOLIDWORKS 是將SOLIDWORKS 數據連接到3D?EXPERIENCE 平臺的角色，以便可以利用其基于云的協作和數據管理功能。它具有許多出色的協作功能，包括新的共享和標記功能，以及可以利用的其他頂級協作功能。

1.共享和標記– 與 SOLIDWORKS 內的任何人協作。

無需離開 SOLIDWORKS，即可輕松與任何人共享您的設計，無論是組織內部還是外部 — 即使沒有 SOLIDWORKS 或 3D?EXPERIENCE平臺。共享和標記功能是一個很好的選擇，可以輕松地與所有合作伙伴協作，例如供應商、制造商和/或營銷和銷售人員。

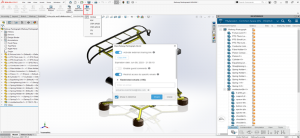

只需點擊工具欄上的“共享文件”命令，然后選擇想要共享設計的格式，例如 3DXML、PDF 或 STEP。輸入收件人姓名并點擊“共享”按鈕發送文件。收件人可以通過創建3D體驗 ID從瀏覽器方便地訪問該文件，并對設計進行評論和標記。

?
2.映射自定義屬性– 顯示重要屬性以便更好地溝通并避免返工或延遲。

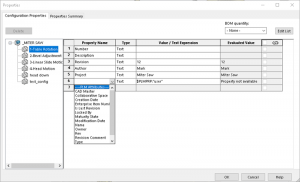

可以輕松映射物理產品和工程圖的自定義屬性，使用Collaborative Designer for SOLIDWORKS 中提供的應用程序（例如書簽編輯器、產品結構瀏覽器和工程發布）在3D?EXPERIENCE平臺上管理它們。映射到 SOLIDWORKS 的物理產品屬性將顯示在“配置特定屬性”選項卡上。

可以定義在標題欄、明細表或工程圖中顯示的屬性。這在協作時非常有用，可以顯示設計階段的成熟度狀態、修訂版本以及修改者、發布者和發布狀態，以便團隊成員可以輕松查看模型的狀態。

3.氣球編號/查找編號– 簡化您的設計到制造工作流程，并保證3D?EXPERIENCE平臺上的應用程序中準確顯示 SOLIDWORKS 零部件參考。

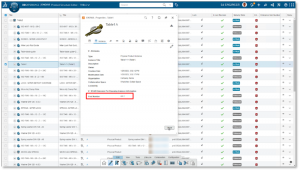

可以將 SOLIDWORKS 組件參考值映射到3D?EXPERIENCE 平臺，作為對象信息面板的“實例”選項卡下的“查找編號”。這可以幫助查找相關信息，識別與物料清單 (BOM) 上的特定項目相對應的組件，還可以用于突出顯示工程圖紙上的特征，例如緊固件、孔或其他關鍵尺寸。

請務必注意，“查找數字”引用（在行業中也稱為氣球編號）和值僅在將對象保存到 3D??EXPERIENCE平臺后才可見。

總而言之，此功能可以使用 SOLIDWORKS 中的零件序號編號保存工程圖，并自動捕獲這些編號并將其顯示在下游應用程序中，例如產品結構瀏覽器或書簽編輯器。
