3DEXPERIENCE SOLIDWORKS 2024 中的新增功能
3D?EXPERIENCE SOLIDWORKS的最新更新剛剛發布，對于初學者，可以通過雙擊任何 SOLIDWORKS 文件來快速方便地打開 SOLIDWORKS Connected 應用程序。除了許多 CAD 增強功能之外，還可以直接從3D EXPERIENCE SOLIDWORKS 運行 SOLIDWORKS Simulation，并訪問和觀看交互式教程；將更智能、更快速地共同進行設計。
現在可以在3D?EXPERIENCE SOLIDWORKS中使用并啟用 SOLIDWORKS Simulation 和 SOLIDWORKS Motion?。
直接從3D?EXPERIENCE SOLIDWORKS 界面啟動這些解決方案，對您的數據運行模擬，并更快地探索和驗證各種設計迭代。
?

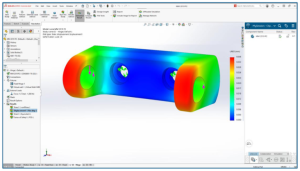

在 3DEXPERENCE SOLIDWORKS 中激活并運行 SOLIDWORKS Simulation。
當啟動會話時，本地緩存可能已過時。為了確保擁有最新的服務器信息，現在可以將本地緩存更新到平臺上的版本?？梢允褂谩按穗娔X上的3D?EXPERIENCE 文件”選項卡中的“刷新視圖”和“從服務器刷新全部”選項。

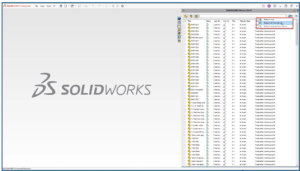

輕松將緩存文件與 3DEXPERIENCE 平臺同步。
03自動執行零件和裝配體配置并將其批量轉換為物理產品
擴展更新 SOLIDWORKS 零件和裝配體的功能，以實現SOLIDWORKS Task Scheduler 中的3D EXPERIENCE 兼容性。3D?EXPERIENCE 兼容性能夠?qū)F(xiàn)有的設計配置轉換為物理產品或表示形式。但以前必須打開每個模型并單獨進行轉換。
現在，任務計劃程序中有一個名為3D?EXPERIENCE Compatibility 的新任務，它能夠批量運行現有數據集（如文件夾），并將所有模型轉換為物理產品。
這可以節省大量時間，并確保自定義屬性和配置保持一致。
計劃更新 SOLIDWORKS 零件和裝配體的任務以實現 3DEXPERIENCE 兼容性。
現在可以將表示的自定義屬性的 PLM 屬性鏈接到父物理產品，因此即使父狀態發生更改，表示或繪圖也將保持與父物理產品的關聯。團隊可以檢查任何附加表示的狀態，以查看它們是否正在制作或已完成，因?yàn)樗行畔⒍紝⒏郊拥轿锢懋a(chǎn)品中。

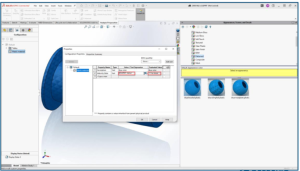

將表示的客戶屬性的 PLM 屬性鏈接到父級物理產品。
在派生格式轉換器中輕松設置轉換規則，以便將 SOLIDWORKS 工程圖保存到3D?EXPERIENCE 平臺時，例如在轉換模型時，它可以自動生成 DWG。

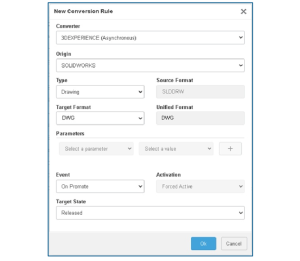

保存到 3DEXPERIENCE 平臺時，可以輕松將 SLDDRW 文件轉換為 DWG 格式。

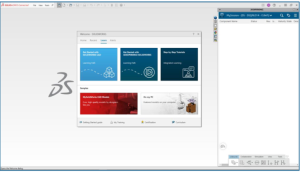

可以輕松方便地從 MySession 任務窗格訪問 SOLIDWORKS 教程，并在打開模型的同時在瀏覽器右側可調整大小的查看器面板中觀看它們。
直接從 SOLIDWORKS Connected 啟動交互式教程。
將切割清單屬性復制到切割清單項目 –通過將切割清單屬性復制到其他切割清單項目來節省時間。
通過創建切割清單屬性并將其復制到特定切割清單項目或模型中的所有切割清單項目，簡化切割清單屬性的創建。

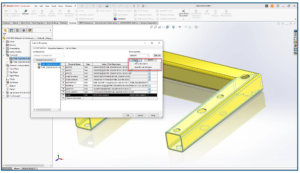

將切割清單屬性復制到特定切割清單項目或模型中的所有切割清單項目。

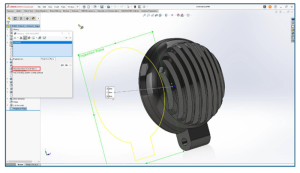

08測量坐標系之間的角度旋轉
通過使用測量結果顯示橫滾（Phi Φ – X 軸）、俯仰（Thetaθ – Y 軸）和偏航（Psi Ψ – Z 軸）值，快速輕松地測量兩個坐標系之間的所有三個角度旋轉值工具。

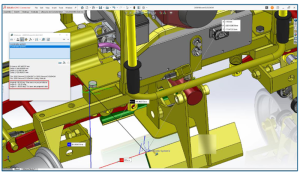

測量兩個坐標系之間的角旋轉。
零件評估工具已更新，性能評估對話框現在顯示所有實體組合的圖形三角形和面的總數以及其他有用信息。

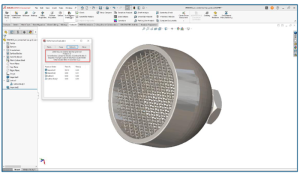

增強的零件評估工具可幫助您更好地了解影響模型性能的因素。
此更新增加了測量實體、面和組件的投影表面積的功能。
例如，可以通過自動測量實體的投影表面積來快速準確地評估注塑模具所需的鎖模力。在確定體內的力（例如風荷載）時，投影面積也很有用。
11將實體轉換為構造幾何體
“轉換實體”對話框中有一個新選項可用于轉換草圖實體。能夠在使用轉換實體時方便地創建構造幾何體。

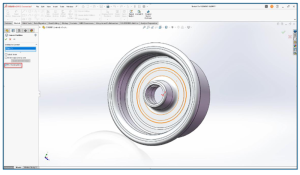

在轉換實體屬性管理器中，您可以將選定的草圖實體轉換為構造幾何體。
