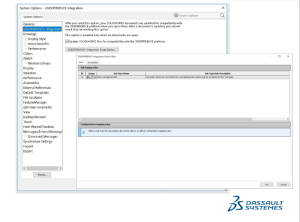

1、新配置管理器?-減少混亂,更容易找到配置。

新的?3D?體驗集成規則編輯器,可以在保存以物理產品或表示形式的部件和裝配配置時定義邏輯。?3D?體驗平臺。代表將會連結到?3D?體驗平臺,不會單獨保存,減少混亂,這樣可以更快地找到配置。

當更新具有相同部件編號的多個配置的模型時,可以只將其中一個配置更新為物理產品。其他配置成為表示。

• 固體工程公司根據下列標準選擇用于物理產品的配置:
• 當默認配置存在時,默認配置就變成物理產品.
• 當配置使用零件編號的配置名稱時,配置就變成物理產品.
• 當配置具有相同的部件編號時,團結工程根據在配置屬性屬性管理器的材料選項單中使用時顯示的部件編號選擇配置。選擇順序是:

1. 配置名稱
2. 用戶指定名稱
3. 文件名稱

如果配置不符合上述標準,在配置管理器選項卡中創建的第一個配置將成為物理產品。

如果有非常具體的用例或公司標準來遵循系統編碼更新邏輯沒有給您希望的結果,建議使用新的規則編輯器,在這里可以創建用戶定義的更新邏輯。與適用于部件和組件的系統編碼更新邏輯不同的是,?3D?經驗集成規則編輯器允許定義不同的更新邏輯的兩個文件類型,如果需要。

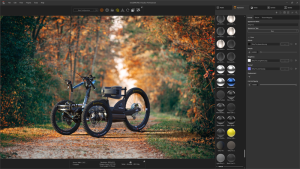

2、團結形象化增強-易于創建引人入勝的,生活型的外觀,更先進的呈現能力。

在SOLIDWORKS可視化中更新的呈現功能提供了更快、更靈活的選項。對于初學者來說,將體驗到更好的性能,并且能夠獲得更多的像生活一樣的圖像,能夠玩上紋理和亮度。增強包括達索系統物理繪制,提高清晰度和效率的新操作器,陽光動畫向?qū)?新的輸出向?qū)?以及交互式視頻輸出功能。

使用新的呈現輸出向?qū)?可以簡化為呈現輸出保存和指定參數的過程。只要?jiǎng)?chuàng)建一個新的設置,并在需要時保存所有設置以備快速的未來輸出。在選擇輸出類型時,向?qū)⑦x擇限定為特定輸出所需的參數。

此外,通過DSPBR,可以更好地復制金屬、玻璃、塑料和其他材料的真實外觀。另外,它提供了更一致的外觀?3D?體驗平臺應用程序,如3D、X設計,這樣合作者可以在最終產品中獲得更高的可見性。

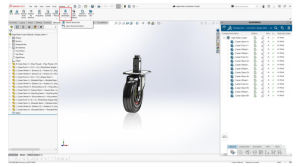

3、新訪問書簽來自團結工廠內部?-專注于你的設計,輕松添加書簽。

當涉及書簽時,此版本還會改進用戶體驗?，F(xiàn)在,可以從”生命周期”和”協作”選項卡中直接添加一個書簽,這樣就不必打開我的”會話”了。點擊”添加到書簽”選項卡將提供添加到書簽或打開書簽編輯器的選項。

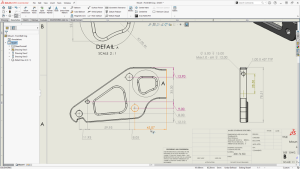

4、在3盤中繪制符號支持?-提高繪圖的能見度。

通過增強的符號支持非團結工程的用戶可以在3盤中查看焊接,幾何公差(Gtol)和其他繪圖符號,以獲得更精確的圖形視圖。
